电子产品制造

电路板调试

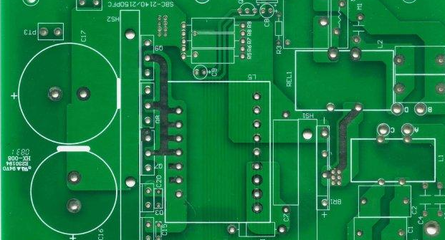

一、PCB电路调试步骤

不论采用分块调试,还是整体调试,通常电子PCB电路的调试步骤如下:

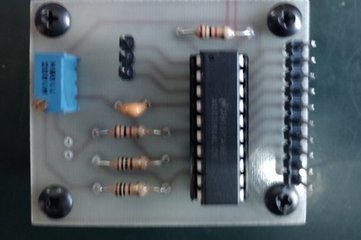

1.检查PCB电路


任何组装好的电子PCB电路,在通电调试之前,必须认真检查PCB电路连线是否有错误。对照PCB电路图,按一定的顺序逐级对应检查。

特别要注意检查电源是否接错,电源与地是否有短路,二极管方向和电解电容的极性是否接反,集成PCB电路和晶体管的引脚是否接错,轻轻拔一拔元器件,观察焊点是否牢固,等等。

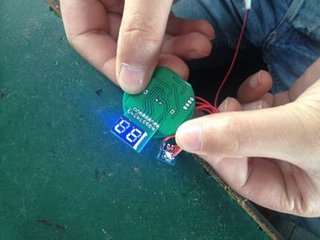

2.通电观察

一定要调试好所需要的电源电压数值,并确定PCB电路板电源端无短路现象后,才能给PCB电路接通电源。电源一经接通,不要急于用仪器观测波形和数据,而是要观察是否有异常现象,如冒烟、异常气味、放电的声光、元器件发烫等。如果有,不要惊慌失措,而应立即关断电源,待排除故障后方可重新接通电源。然后,再测量每个集成块的电源引脚电压是否正常,以确信集成PCB电路是否已通电工作。


3.静态调试


先不加输入信号,测量各级直流工作电压和电流是否正常。直流电压的测试非常方便,可直接测量。而电流的测量就不太方便,通常采用两种方法来测量。若PCB电路在印制PCB电路板上留有测试用的中断点,可串入电流表直接测量出电流的数值,然后再用焊锡连接好。若没有测试孔,则可测量直流电压,再根据电阻值大小计算出直流电流。一般对晶体管和集成PCB电路进行静态工作点调试。


4.动态调试


加上输入信号,观测PCB电路输出信号是否符合要求。也就是调整PCB电路的交流通路元件,如电容、电感等,使PCB电路相关点的交流信号的波形、幅度、频率等参数达到设计要求。若输入信号为周期性的变化信号,可用示波器观测输出信号。当采用分块调试时,除输入级采用外加输入信号外,其他各级的输入信号应采用前输出信号。对于模拟PCB电路,观测输出波形是否符合要求。对于数字PCB电路,观测输出信号波形、幅值、脉冲宽度、相位及动态逻辑关系是否符合要求。在数字PCB电路调试中,常常希望让PCB电路状态发生一次性变化,而不是周期性的变化。因此,输入信号应为单阶跃信号(又称开关信号),用以观察PCB电路状态变化的逻辑关系。


5. 指标测试


电子PCB电路经静态和动态调试正常之后,便可对课题要求的技术指标进行测量。测试并记录测试数据,对测试数据进行分析,最后作出测试结论,以确定PCB电路的技术指标是否符合设计要求。如有不符,则应仔细检查问题所在,一般是对某些元件参数加以调整和改变。若仍达不到要求,则应对某部分PCB电路进行修改,甚至要对整个PCB电路重新加以修改。因此,要求在设计的全过程中,要认真、细致,考虑问题要更周全。尽管如此,出现局部返工也是难免的。

二、电路调试中注意事项

调试结果是否正确,很大程度受测试量正确与否和测试精度的影响。为了保证测试的结果,必须减小测试误差,提高测试精度,为此需要注意一下几点:

1、正确使用测试仪器的接地端

凡事使用地端接机壳的电子仪器进行测试,一起的接地端应和放大器的接地端接在一起,否则仪器机壳引入的干扰不仅会使放大器的工作状态发生变化,而且将使测试结果出现误差。根据这一原则,调试发射极偏置电路时,若需要测试Vce,不应把仪器的两端直接接在集电极和发射极上,而应分别对地测出Vc和Ve,然后二者相减。若使用干电池供电的万用表测试,由于电表的两个输入端是浮动的,所以允许直接跨接到测试点之间。

2、测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗。若测试仪器输入阻抗小,则在测量时会引起分流,给测试结果带来很大误差。

3、测试仪器的带宽必须大于被测电路的带宽。

4、正确选择测试点。同一台测试仪器进行测量时,测量点不同,仪器内阻引起的误差将大不同。

5、测量方法要方便可行。需要测量某电路的电流时,一般尽可能测电压而不测电流,因为测电压不必改动电路。测试方便。若需知道某一支路的电流值,可以通过测取该支路上电阻两端的电压,经过换算而得到。

6、调试过程中,不但要认真观察和测量,还要善于记录

记录的内容包括实验条件,观察的现象,测量的数据、波形和相位关系等。只有有了大量的可靠的实验记录并与理论结果加以比较,才能发现电路设计上的问题,完善设计方案。
