ATE PCB布线设计与制造
　
   我们的设计团队具有丰富的高速数字信号，模拟信号和混合信号设计经验。我们可以提供泰瑞达 J750、Catalyst 和安捷伦 HP 93000自动测试机PCB的成熟产品。其他机型的客户请直接和我们联系。
　

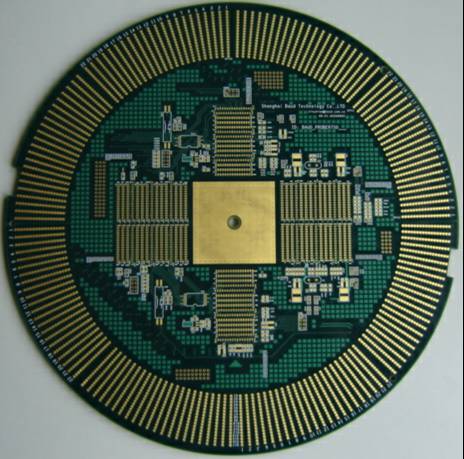

J750 探针卡 PCB
　
层数 12 层 板厚 4.6 mm
尺寸 304.8 mm X 304.8mm 设计软件 Allegro
阻抗 50 ohm +/- 10% 设计制造周期 2 周
测试Die管教数 208 pins 信号 数模混合
